Технический принцип

Метод переходного электромагнитного зондирования, также известный как метод электромагнитного зондирования во временной области (TEM), использует незаземленную петлю для передачи импульсного магнитного поля в пласты, а затем использует катушку для измерения вторичного вихревого поля во время интервалов импульсного магнитного поля. Проще говоря, основной принцип метода переходного электромагнитного зондирования - это закон электромагнитной индукции. Процесс затухания обычно делится на ранний, средний и поздний периоды. Раннее электромагнитное поле эквивалентно высокочастотным компонентам в частотной области, быстро затухает и имеет небольшую глубину скин-эффекта; в то время как поздние компоненты эквивалентны низкочастотным компонентам в частотной области, медленно затухают и имеют большую глубину скин-эффекта. Измеряя временные изменения вторичного поля в различных временных интервалах после отключения питания, можно получить геоэлектрические характеристики на разных глубинах.

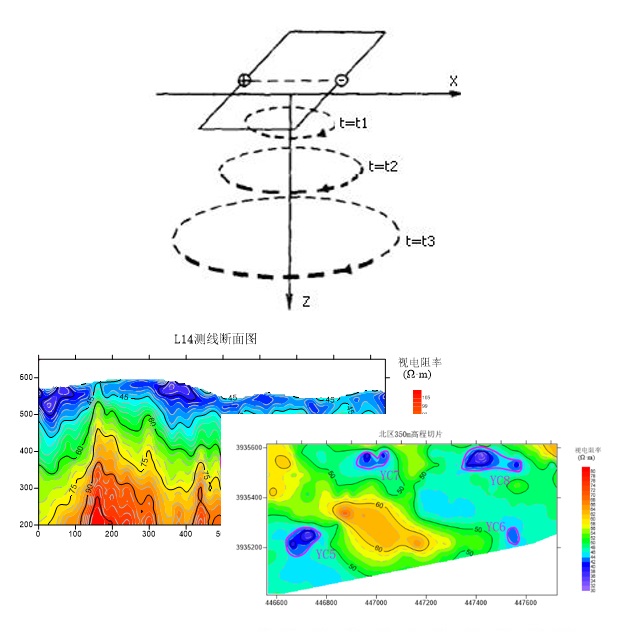

Схема принципа зондирования

Сценарии применения

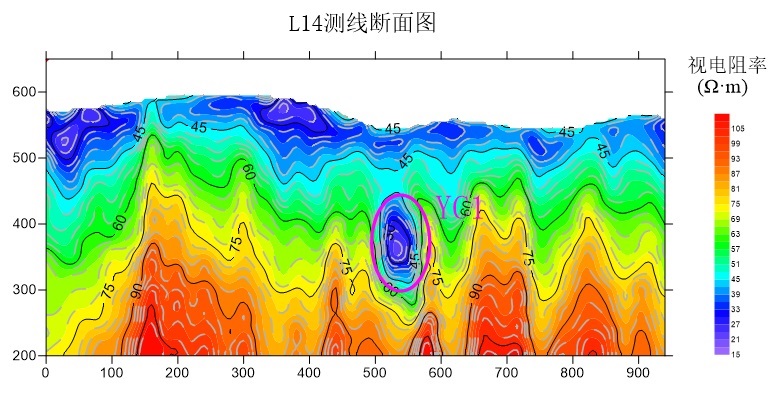

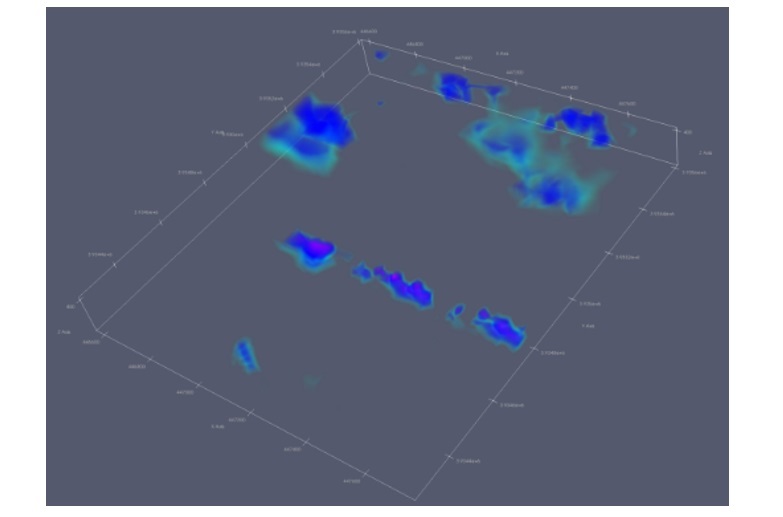

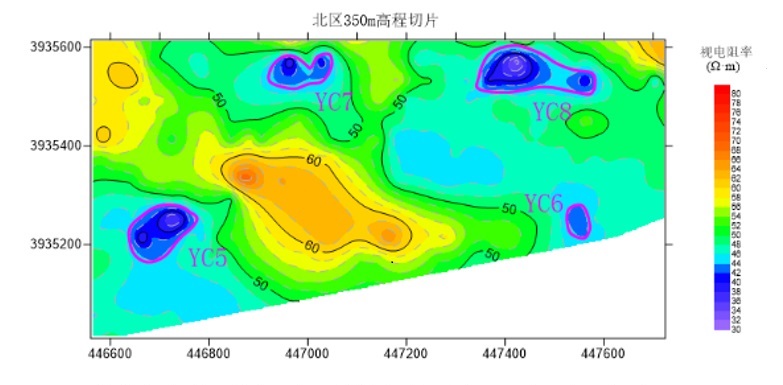

 Поиск водоносности выветрелой коренной породы в зоне разработки угольной шахты; поиск выработанного пространства угольной шахты; разведка полезных ископаемых.
