Описание

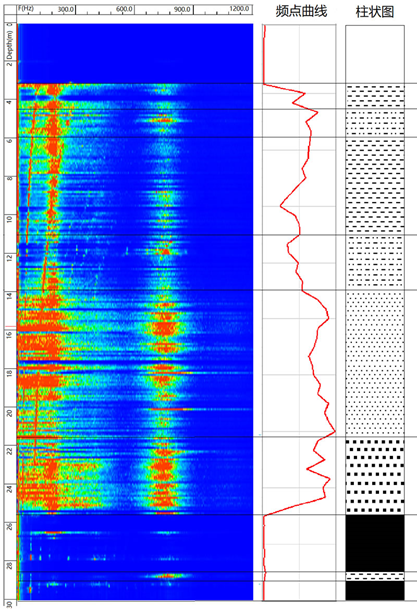

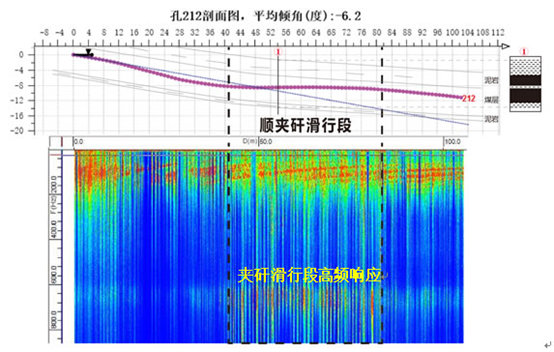

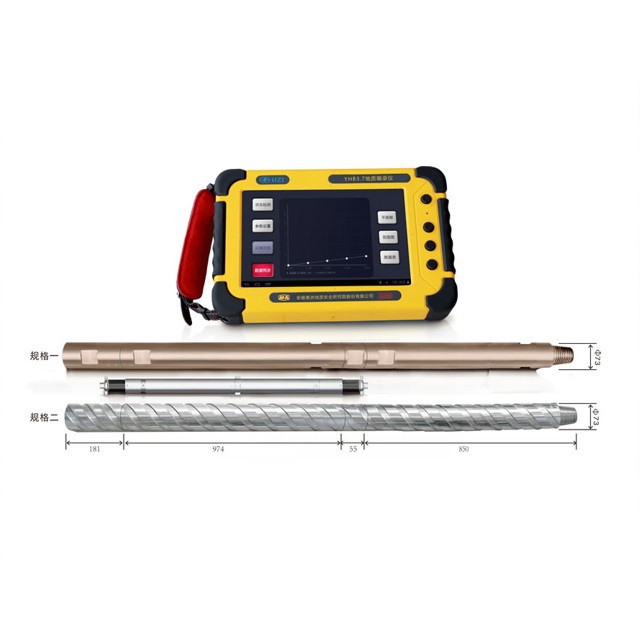

Шахтный сейсмоакустический инклинометр YZG9.6 для бурения в процессе бурения разработан на основе двух патентов на изобретения: «Система обнаружения глубины скважины на основе упругих волн» и «Система геонавигации для скважины в процессе бурения и метод ее измерения». Он состоит из основного блока и зонда (включая трехосный датчик). Устройство использует буровую головку в качестве источника энергии и посредством сбора и обработки данных получает волновое поле и спектр мощности динамических волн всего процесса бурения. Оно может объективно и автоматически инвертировать литологию и структуру. Оно также включает в себя время начала бурения, интервалы измерения, количество замен буровых штанг, эффективное время разрушения породы при бурении, время холостого хода и время извлечения бурового инструмента, которые могут быть использованы в качестве объективной основы для приемки скважины, предотвращения фальсификации бурения и повышения эффективности бурения.

  Прибор получил звание «Новый продукт провинции Аньхой». Он обладает высокой точностью измерения траектории и хорошей стабильностью. Он подходит для измерения траектории и определения литологии вскрытия скважины и измерения глубины конечной скважины при бурении водоотливных скважин, геологических разведочных скважин, скважин для измерения давления газа, а также скважин для дегазации угольных пластов. Он обеспечивает автоматическую приемку вышеупомянутых типов скважин и обеспечивает техническую поддержку прозрачной геологии угольных шахт.

Основные характеристики

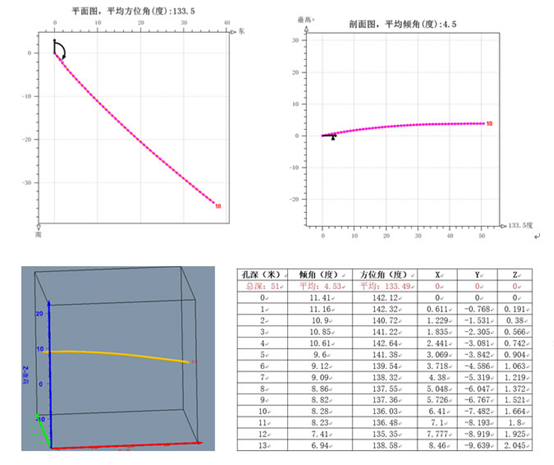

·  Интеллектуальный и легкий основной блок, простой в использовании, может непосредственно создавать графики на месте и отображать двумерные данные инклинометрии.

·  Многофункциональный основной блок имеет функции геологического описания, геологических измерений, взрывозащищенной камеры и интеллектуального терминала.

·  Высокая точность, угол наклона ±0,2°, азимут ±1°.

·  Оригинальная функция записи сигнала вибрационного ускорения, которая может анализировать эффективную информацию, такую как эффективность бурения и время строительства.

·  Простота использования, нет необходимости в специальной буровой установке и буровых штангах с кабелем. Различные размеры обсадных труб могут быть адаптированы к скважинам разных размеров.

·  Время работы до 48 часов.

·  Большой объем памяти, 32 ГБ памяти могут хранить огромные объемы данных.

·  Устройство удобно в использовании, необходимо только заменить сердечник зонда, нет необходимости останавливать бурение.

·  Все устройства имеют сертификаты безопасности: Название устройства: Шахтный сейсмоакустический инклинометр YZG9.6 для бурения в процессе бурения (номер сертификата безопасности MFA170135) Основной блок устройства: Шахтный геологический регистратор YHB3.7 (номер сертификата безопасности MFA150233, номер взрывозащиты CCCMT15.0434) Зонд устройства: Зонд шахтного сейсмоакустического инклинометра YZG-9.6T для бурения в процессе бурения (номер сертификата безопасности MAF170257, номер взрывозащиты: CCCMT22.1028)
